【黄山台钻】摇臂钻床电气的原理

您的当前位置: 首 页 >> 新闻中心 >> 行业新闻

【黄山台钻】摇臂钻床电气的原理

发布日期:2016-12-07 作者: 点击:

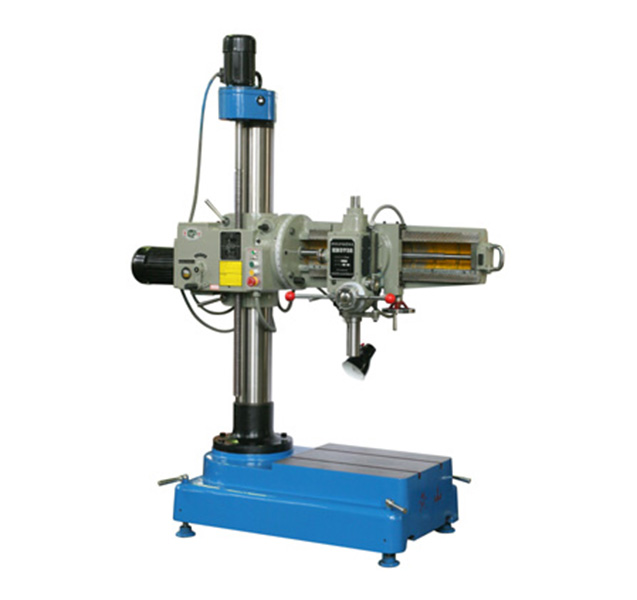

今天黄山台钻小编来给大家介绍一下摇臂式钻床!摇臂钻是钻床的一个分支,以横臂可以绕立柱旋转而得名。

一、主电路设计

摇臂钻的三相电源L1 L2 L3由电源开关QS控制,熔断器FU1实现对全电路的短路保护。从2区开始就是主电路。主电路有4台电动机。

1、M4是冷却泵电动机,带动冷却泵供给工件冷却液。由于M4容量较小,因此不需要过载保护,由转换开关QS2直接控制。M4直接起动,单向旋转。

2、M1是主轴电动机,带动主轴的旋转运动和垂直运动,是主运动和进给运动电动机。它由KM1的主触点控制,其控制线圈在13区。热继电器FR1做过载保护,其常闭触点在13区。M1直接起动,单向旋转。主轴的正反转由液压系统和正反转摩擦离合器来实现,空档,制动及变速也由液压系统来实现。

3、M2是摇臂升降电动机,带动摇臂沿立柱的上下移动。它由KM2,KM3的主触点控制正反转,其控制线圈分别在15,16区。电动机M2是短时运行,因此不需要过载保护。

4、M3是液压泵电动机,带动液压泵送出压力油以实现摇臂的松开,夹紧和主轴箱的松开,夹紧控制。它由KM4,KM5的主触点控制其正反转,控制线圈分别在17,18区。热继电器FR2作过载保  护。其常闭触点在17区。熔断器FU2作摇臂升降电动机M2,液压电动机M3和控制电路的短路保护。

二、控制电路的设计

摇臂钻的控制电路由控制变压器TC将380V交流电源降为127V.

1、主轴电动机M1的控制电路。 主轴电动机M1的控制电路是典型的电动机单向连续控制电路。SB1,SB2分别为砂轮电动机M1的停止和启动按钮。

2、摇臂升降的控制电路。 摇臂升降由摇臂升降电动机M2作动力,按钮SB3,SB4分别为摇臂上升,下降的点动按钮,和KM3,KM2组成接触器按钮双重连锁的正反转点动控制电路。
