台式钻床的操作技巧

发布日期:2016-09-05 作者: 点击:

台式钻床简称台钻,是一种小型钻床,可放在工作台上使用。一般用来钻削直径在 13以下的孔,且为手动进给。台钻的主要特点是结构简单、体积小、操作方便灵活,常用作小型零件上钻、扩小孔。

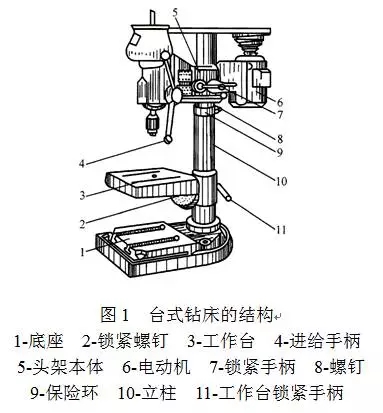

1.基本结构

所示就是一台应用广泛的台式钻床。这种台钻灵活性较大,可适应各种情况钻孔的需要,电动机6通过五级V带可使主轴得到五种转速。

其头架本体5可在立柱10上上下移动,并可绕立柱中心转移到任何位

置,将其调整到适当位置后用锁紧手柄7锁紧。9是保险环。如果头架要放低一点,可靠它把保险环放到适当位置,再用螺钉8把它锁紧,然后略放松手柄7,靠头架自重落到保险环上,再把手柄7扳紧。工作台3也可在立柱上上下移动,并可绕立柱转动到任意位置。11是工作台锁紧手柄。当松开锁紧螺钉2时,工作台在垂直平面内还可左右倾斜45°。

工件较小时,可放在工作台上钻孔;当工件较大时,可把工作台转开,直接放在钻床底座1上钻孔。这类钻床的最低转速较高,往往在400r/min以上,不适于锪孔和铰孔。



2.操作步骤


(1)选取台式钻床一台。

(2)调整塔轮上V带的位置,选择主轴合适的转速。

1)按下V带罩开启按钮,打开台式钻床上部的V带罩。

2)松开电动机紧固手柄,把电动机左移,使V带松开。

3)调整V带值置,使主轴转速符合或接近切削用量要求的转速。

4)将电动机右移张紧V带。

5)用大拇指稍用力按压V带中部,检查V带的松紧程度,萁松紧以大拇指感觉富有弹性为宜。

6)锁紧电动机固定手柄。

7)用手下压V带罩,使其回位。

(3)调整头架上下位置。

1)松开头架锁紧手柄。

2)转动台式钻床顶部的手柄(顺时针转动头架上升,反之头架下降),调整头架的上下位置至要求。

3)锁紧头架手柄。

(4)找正工件位置,定位并夹紧。

(5)装夹选取的钻夹头、钻头。

(6)扳转电动机开关,使主轴正转。

(7)站在机床正面,轻握主轴上、下操纵手柄并逆时针转动,实现进给,直至钻孔完毕(钻孔深时,可时常退刀清屑)。

(8)退回主轴,关闭电动机,卸下工件、钻夹头及钻头。

(9)钻孔结束,整理设备,清理现场。


3.操作注意事项

(1)台钻的转速较高,不适用于锪孔和铰孔,更不能用丝锥进行机攻螺纹。

(2)钻通孔时,要使钻头能通过工作台面上的让刀孔,或在工件下面垫上垫铁,以免钻坏工作台面。

(3)当用工具拨动V带进行变速时,要防止手指被卷入。

(4)台钻用完后,必须将机床外露滑动面及工作台面擦净,并对各滑动面及各润滑点加注润滑油。


4.维护保养

(1)要经常保持台钻的整洁,钻孔完毕要及时清理切屑,擦净工作台面。

(2)外露滑动面及各润滑点要及时加注润滑油。

(3)设备要定期检查,发现问题及时报修。
