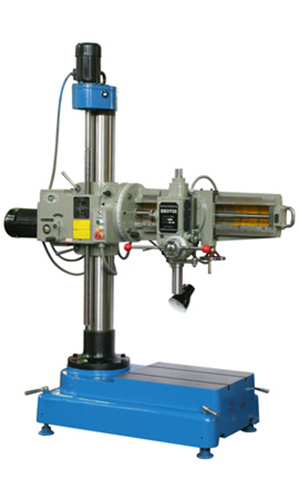

摇臂钻床使用中丝锥断裂怎么办?

发布日期:2016-09-07 作者: 点击:

    摇臂钻床在使用过程中,丝锥的折断往往是在受力很大的情形下倏忽发生的,致使断在螺孔中的半截丝锥的切削刃,紧紧地楔在金属内,一般很难使丝锥的切削刃与金属脱离,为了使丝锥能够在螺孔中松动,可以用振动法。振动时用一个尖凿子,抵在丝锥的容屑槽内,用手锤按螺纹的正反标的目的一再轻轻敲打,一向到丝锥松动。

  1.当丝锥折断部门在孔内时,可用带方榫的断丝锥上拧2个螺母,用钢丝(根数与丝锥槽数不异)插入断丝锥和螺母的空槽中,然后用铰杠按退出标的目的扳动方榫,把断丝锥掏出。假如仍不能掏出,可用乙炔火焰或喷灯使丝锥退火,然后用钻头去钻,此时钻头直径应比底孔直径小,钻孔也要瞄准中心,防止将螺纹钻坏,孔钻好后打入一个扁形或方形冲头再用扳手旋出丝锥。

  2.当折断的机用丝锥露出工件概况只有2~3mm时,用一根厚2~3mm、长150~200mm的扁钢,在其长度1/2处钻一孔(孔的直径为丝锥的外径),再把扁钢套在断丝锥上,扁钢与轴端面留有0.5~1mm的间隙。用电焊把断丝锥与扁钢平稳地焊接在一路,焊时应先从丝锥的中心焊起,逐渐和扁钢焊接在一路。等到折断的丝锥自然冷却后,再往断丝锥的排屑槽中注入机油,轻轻摆布扳动扁钢,松动断丝锥,就能很等闲地将丝锥从轴中掏出。也可以用内径略年夜于丝锥直径的六角螺母来焊接。

  3.当折断的丝锥露出工作概况较长时,可用钳子将其拧出。在制造行业中,经常碰着在轴端上攻丝,因为这些轴类零件年夜部门都经由过程了调质措置,具有高韧性、高强度,给攻丝带来了很多难度,经常发生会发生气用丝锥折断现象。很多时候因处理不妥而造成工件报废。




  机床使用过程中哪些原因可能导致丝锥断裂:

  1.机床丝锥品质不好:主要材料,数控刀具设计,热处理情况,加工精度,涂层质量等等。例如,丝锥截面过渡处尺寸差别太大或没有设计过渡圆角导致应力集中,使用时易在应力集中处发生断裂。柄、刃交界处的截面过渡处离焊口距离太近,导致复杂的焊接应力与截面过渡处的应力集中相迭加,产生较大的应力集中,导致丝锥在使用中断裂。例如,热处理工艺不当。丝锥热处理时,若淬火加热前不经预热、淬火过热或过烧、不及时回火及清洗过早都有可能导致丝锥产生裂纹。很大程度上这也是国内丝锥整体性能不如进口丝锥的重要原因。

  2.机床丝锥选择不当:对硬度太大的攻件应该选用高品质机床丝锥,如含钴高速钢丝锥、硬质合金丝锥、涂层丝锥等。此外,不同的丝锥设计应用在不同的工作场合。例如,机床丝锥的排屑槽头数、大小、角度等等对排屑性能都有影响

  3.机床丝锥与加工的材料不匹配:这个问题近几年越来越受到重视,以前国内厂家总觉得进口的好,贵的好,其实是适合的好。随着新材料的不断增加和难加工,为了适应这种需要,刀具材料的品种也在不断地增加。这就需要在攻丝前,选择好合适的丝锥产品。

  4.底孔孔径偏小:例如,加工黑色金属材料M5×0.5螺纹时,用切削机床丝锥应该用选择直径4.5mm钻头打底孔,如果误用了4.2mm钻头来打底孔,攻丝时丝锥所需切削的部分必然增大,进而使丝锥折断。建议根据丝锥的种类及攻件材质的不同选择正确的底孔直径,如果没有完全符合的钻头可以选择大一级的。

  5.攻件材质问题:攻件材质不纯,局部有过硬点或气孔,导致丝锥瞬间失去平衡而折断。

  6.机床没有达到丝锥的精度要求:机床和夹持体也是非常重要的,尤其对于高品质的丝锥,只要一定精度的机床和夹持体才能发挥出丝锥的性能。常见的就是同心度不够。攻丝开始时,丝锥起步定位不正确,即主轴轴线与底孔的中心线不同心,在攻丝过程中扭矩过大,这是丝锥折断的主要原因。

  7.切削液,润滑油品质不好:这点国内的许多企业都开始关注起来,许多采购了国外刀具和机床的公司有非常深刻的体会,切削液,润滑油品质出现问题,加工出的产品质量很容易出现毛刺等不良情况,同时寿命也会有很大的降低。

  8.切削速度与进给量不合理:当加工出现问题时,国内大部分用户是降低切削速度和减小进给量,这样丝锥的推进力度降低,其生产的螺纹精度因此被大幅度降低,这样加大了螺纹表面的粗糙度,螺纹孔径和螺纹精度都无从控制,毛刺等问题当然更不可避免。但是,给进速度太快,导致的扭力过大也容易导致丝锥折断。机攻时的切削速度,一般钢料为6-15m/min;调质钢或较硬的钢料为5-10m/min;不锈钢为2-7m/min;铸铁为8-10m/min。在同样材料时,丝锥直径小取较高值,丝锥直径大取较低值。

  9.操作人员技术与技能没有达到要求:以上的这些问题,都需要操作人员做出判断或向技术人员反馈,但目前国内绝大部分操作人员重视不够。例如,加工盲孔螺纹时,当丝锥即将接触孔底的瞬间,操作者并未意识到,仍按未到孔底时的攻丝速度给进,或排屑不畅时强行给进导致丝锥折断。建议操作人员加强责任心。

  由上可见,造成丝锥断裂的原因可谓多种多样,机床、夹具、工件、工艺、夹头及刀具等等都有可能,仅凭纸上谈兵也许永远都找不到真正原因。做为一个合格的负责的刀具应用工程师,最重要的是深入现场,而不是仅凭想象。举个最简单的例子,假如丝锥切削锥长度太长,攻丝时撞至底孔底部而断裂,如果你不深入现场,仅凭猜测丝锥性能、工件材料、加工工艺等等等等如何获知
